KL-Module - K311 A Logik Modul
  Hybrid Module für analoge Modulsynthesizer
Erweitern Sie Ihre musikalischen Möglichkeiten

  Wie kann ich bestellen?
K311 A Moog Format
K311 A Logic Modul
Euro 99,00

K311 A Logic

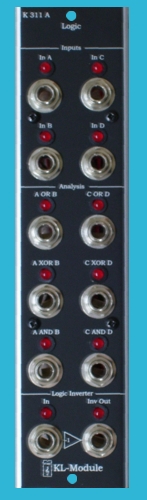

Das K311 A ist das Hauptmodul der K311 Reihe.

Im oberen Bereich (Inputs) befinden sich die vier Eingänge A - D mit den zugehörigen LED. Die Eingangssignale werden auf die Zustände LOW oder HIGH untersucht. Als LOW werden Signale um 0 Volt bis ca. +2 Volt (oder negative Spannungen) betrachtet. HIGH sind Spannungen ab ca. +4 Volt. Der Bereich zwischen +2 Volt und +4 Volt ist nicht exakt definiert. Generell dürfen die Eingangsspannungen den in Modulsystemen üblichen Bereich von -15 Volt bis +15 Volt nicht überschreiten.

Im mittleren Teil (Analysis) sind die Ausgänge und LED, die den verschiedenen logischen Operationen zugeordnet sind. Ist die Bedingung wahr, leuchtet die LED und an der Buchse liegen +5 Volt an. Im Einzelnen:


A OR  B  Einer der Eingänge A oder B muß HIGH sein.
A XOR B  Einer und nur einer der Eingänge A oder B muß HIGH sein.
A AND B  Beide Eingänge A und B müssen HIGH sein
C OR  D  Einer der Eingänge C oder D muß HIGH sein.
C XOR D  Einer und nur einer der Eingänge C oder D muß HIGH sein.
C AND D  Beide Eingänge C und D müssen HIGH sein

Im unteren Bereich befindet sich ein Logic-Inverter, der das Eingangssignal von LOW nach HIGH oder von HIGH nach LOW wandelt. Die Arbeitsweise ist also eine andere als bei einem analogen Inverter.

Lieferbar im Moog-Format mit Stromversorgungsanschlüßen kompatibel zu:

- Club Of The Knobs

           oder
- Synthesizers.com
